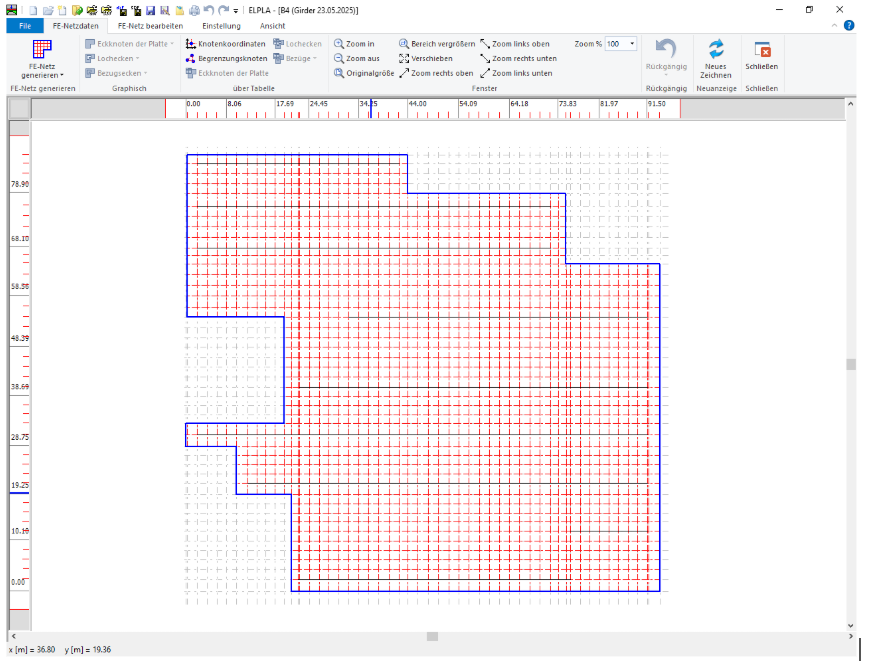

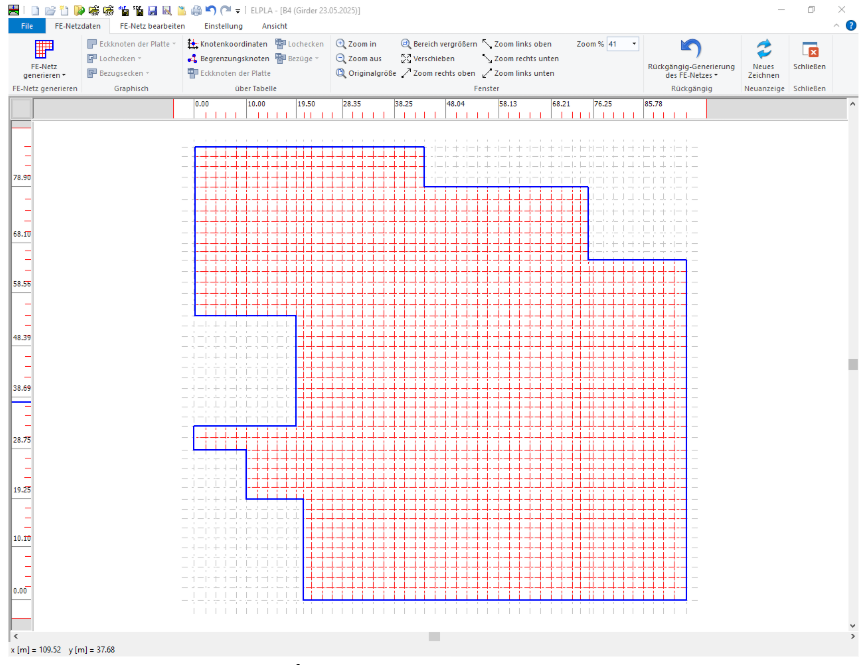

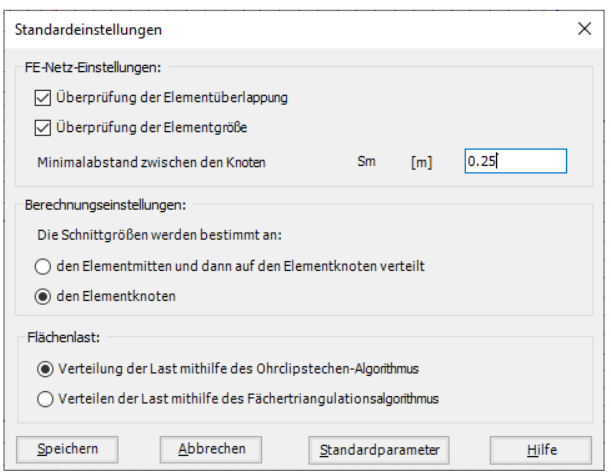

Beim Konvertieren von Bezügen in ein Raster mit der Option „Kartesisches Raster“ können mitunter sehr kleine Abstände zwischen Bezügen entlang einer vertikalen oder horizontalen Rasterlinie auftreten. Dies kann zuäußerst kleinen Rasterintervallen führen (z. B. 10 cm, siehe ‎Bild 1Error! Reference source not found.). Solche kleinen Elemente können in der Berechnung numerische Probleme verursachen.

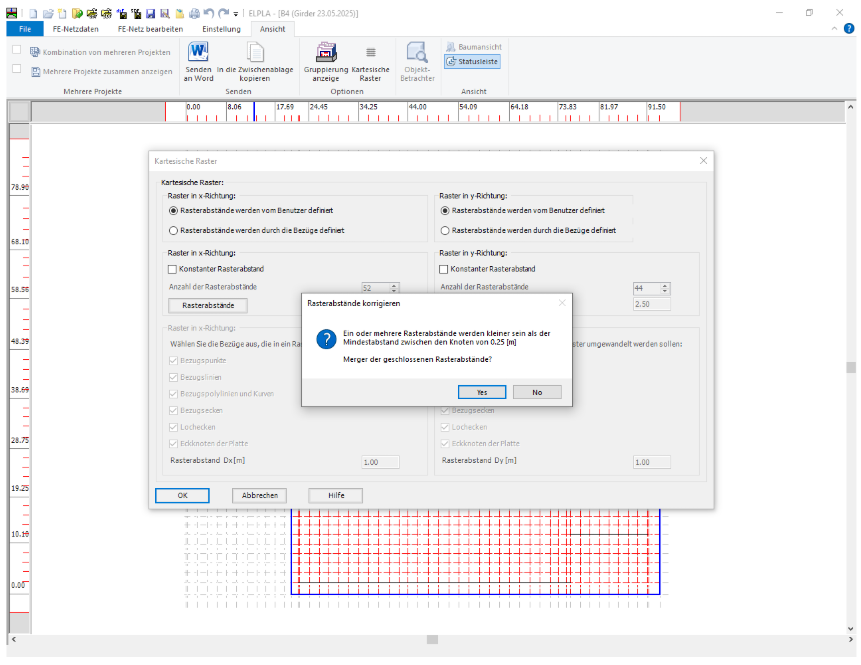

Vor dem Zusammenfassen zeigt ELPLA eine Meldung (siehe ‎Bild 3) an, in der Sie bestätigen sollen, ob die kleinen Abstände zusammengeführt werden sollen.

Im Buch „Beispiele zur Überprüfung und Erläuterung des Programms ELPLA“ wurde ein neues Beispiel hinzugefügt:

Beispiel 35: Überprüfung der Lastverteilung auf einer Plattendecke

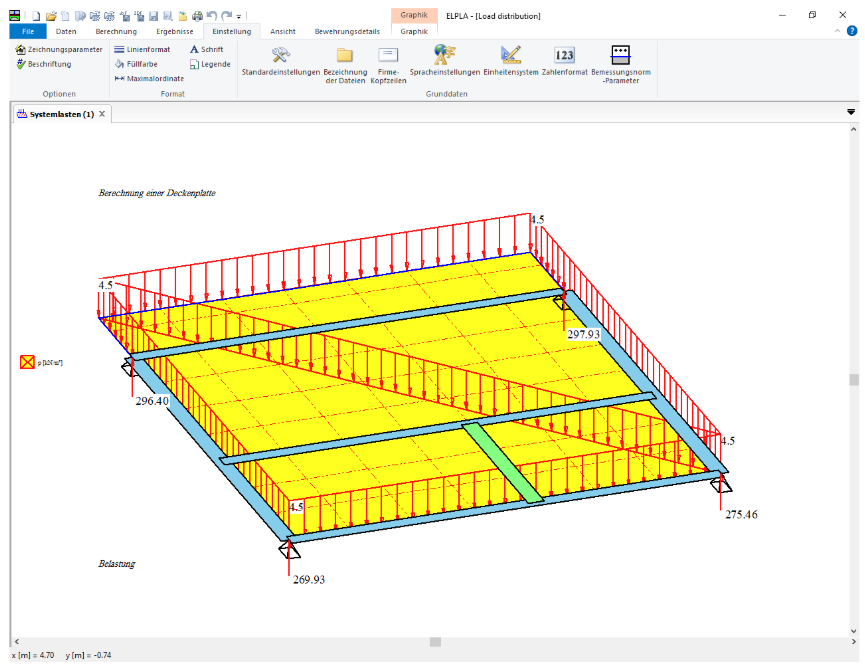

 Zur Überprüfung der Lastverteilung auf einer Plattendecke und zur Abschätzung der Stützenreaktionen durch ELPLA wird ein Handrechnungsbeispiel für eine Plattendecke durchgeführt (‎Bild 5Error! Reference source not found.). Die Ergebnisse werden mit den von ELPLA erhaltenen Ergebnissen verglichen.

Im Buch ‚Berechnung von Pfahl-Plattengründungen mit dem Programm ELPLA‘ wurde ein neuer Untersuchungsfall hinzugefügt

Untersuchungsfall 9: Ein Untersuchungsfall für Berechnung von Pfahlplatten mit dem Programm ELPLA

Dieser Abschnitt stellt einen detaillierten Untersuchungsfall zur Berechnung von Pfahl-Plattengründungen mit ELPLA dar, wie er in einem Online-Workshop an der Hochschule Potsdam demonstriert wurde.

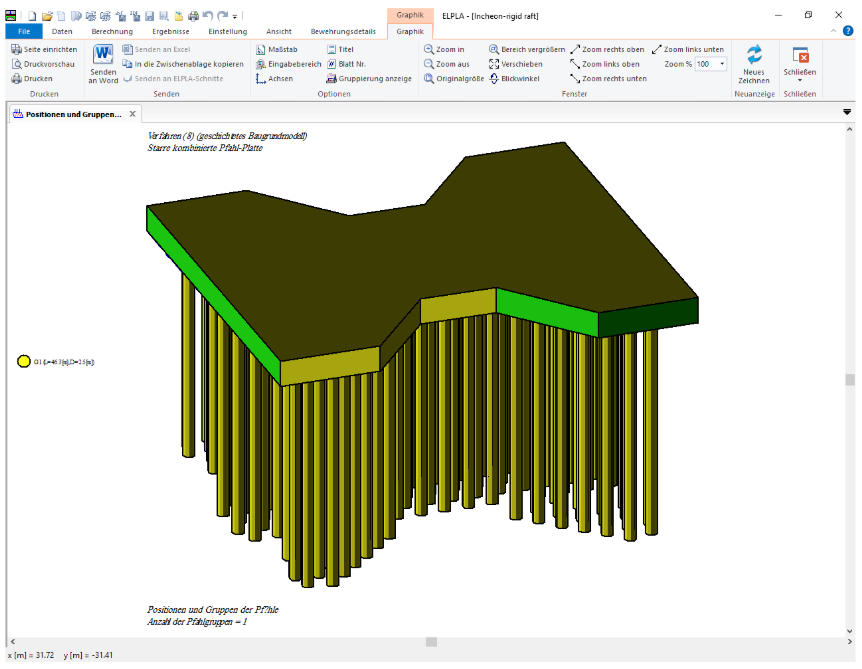

Der Untersuchungsfall umfasst die Bewertung des Fundament­systems des 151-stöckigen Incheon- Turms in Songdo, Südkorea (‎Bild 6), unter Verwendung sowohl starrer als auch elastischer Fundamentmodelle.

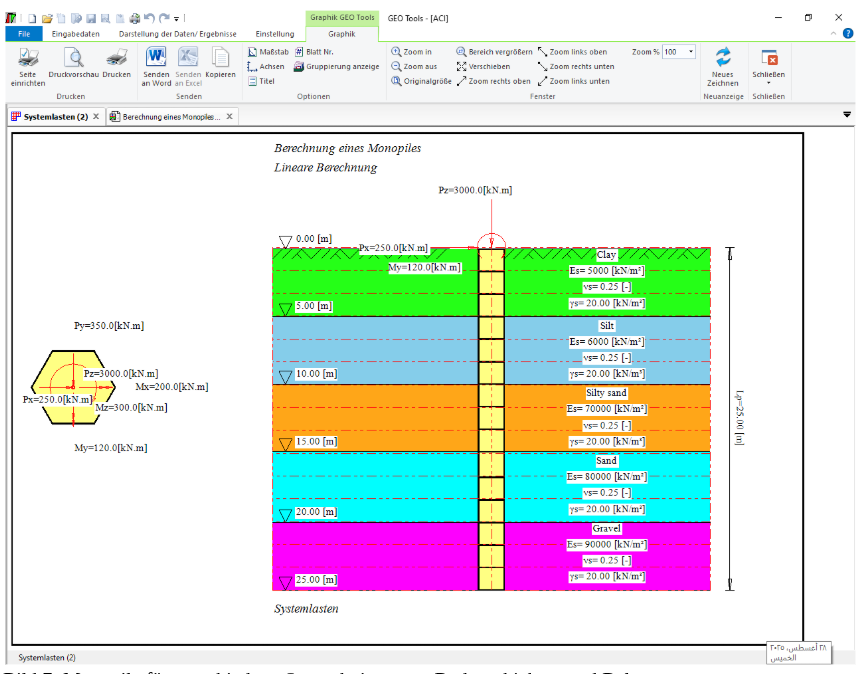

Ein neues Programm wurde dem Geo-Tools-Paket hinzugefügt, um Monopiles für unterschiedliche Querschnittsarten, Materialien, Belastungen und Bodenschichten zu berechnen (‎Bild 7).

Die Berechnung der Tragfähigkeit und Setzungen von Einzelpfählen und Pfahlwänden wird nun nicht nur nach DIN 4014 und EA-Pfähle durchgeführt, sondern auch in Übereinstimmung mit:

• DIN 1054
• Eurocode 7 (EC 7)

Darüber hinaus wird die Bemessung der Stahlbeton-Querschnitte von Pfählen unterstützt gemäß:

• Eurocode 2 (EC 2)
• DIN 1045
• ACI
• ECP – Grenzzustandsbemessung
• ECP – Spannungsbemessung

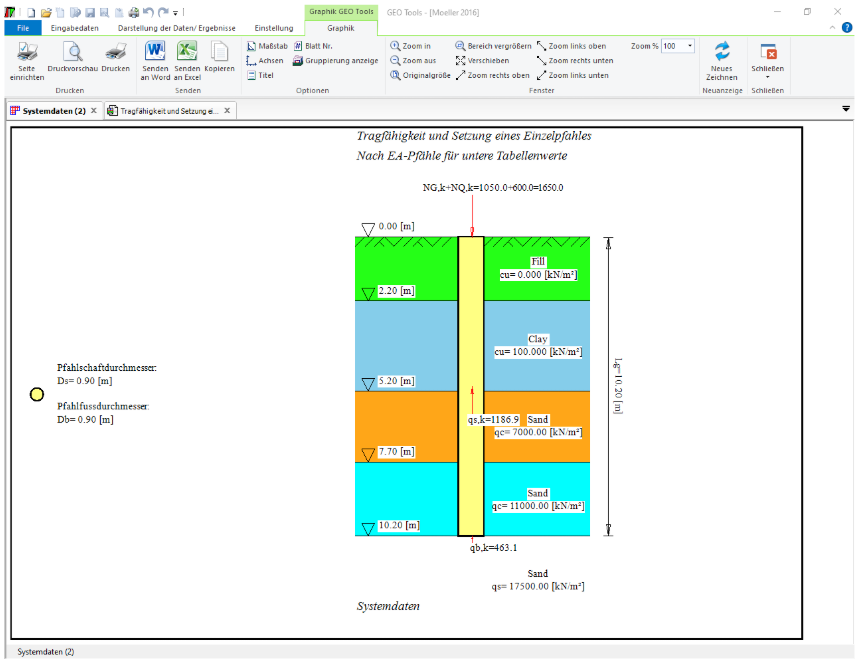

Zudem stellt das Programm Diagramme der Last–Setzungs-Kurve und der Mantelreibungsverteilung entlang des Pfahls bereit. Es kann auch Plots erzeugen, die Bodenschichten, aufgebrachte Lasten und Widerstände zusammen mit dem Pfahl darstellen (‎Bild 8) sowie die Mantelreibung entlang des Pfahls.

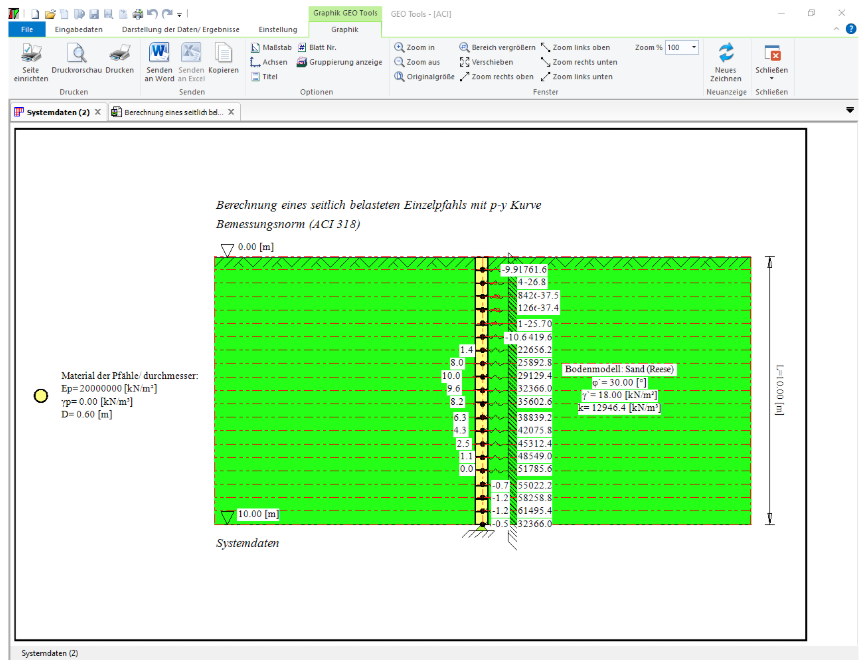

Die Berechnung eines seitlich belasteten Einzelpfahls mit der p-y-Kurve (‎Bild 9) wird nun unter Berücksichtigung der Pfahlmaterialien durchgeführt.

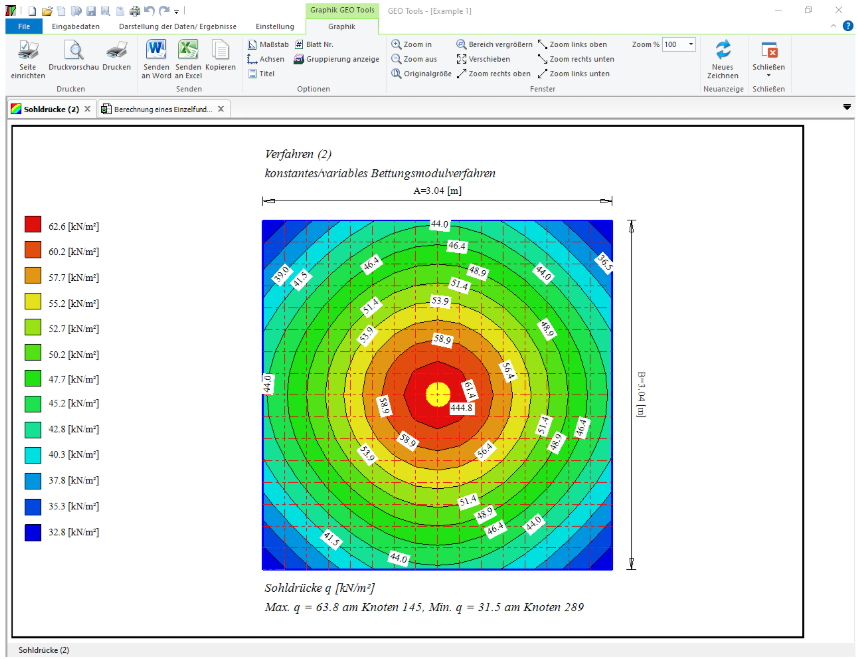

Die Berechnung rechteckiger und kreisförmiger Einzelfundamente erfolgt nun nicht mehr nur mit der Finite-Elemente-Methode, sondern auch mit der Finite-Differenzen-Methode (‎Bild 10).

Ein eigenes Buch wird bereitgestellt, das eine ausführliche Behandlung der Berechnung kreisförmiger und rechteckiger Fundamente mit der Finite-Differenzen-Methode präsentiert.
